いろんな方からのご支援を頂き、今回TANNOY Autographの制作を開始することが出来ました事を感謝しいたします。 以下に掲載する情報は、インターネットを通じて入手出来る情報と個人的に頂いた情報が混在しています。
これら情報(データ)の取り扱いに関しては、それぞれのプロパティーを十分にご配慮ください。

個人的に、又はインターネットを利用して集めた国内外のデータです。

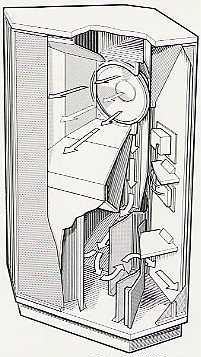

autograph.jpg雑誌等に多く出ているイラストです。

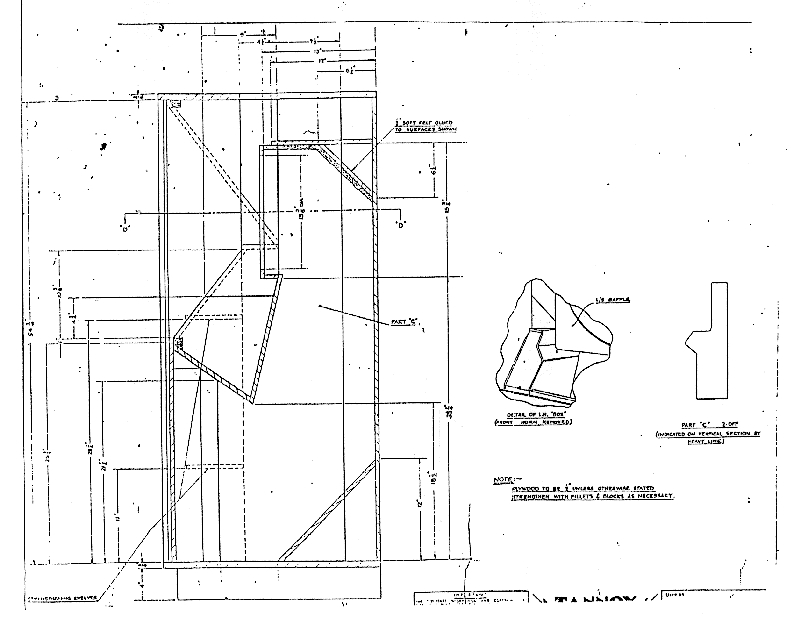

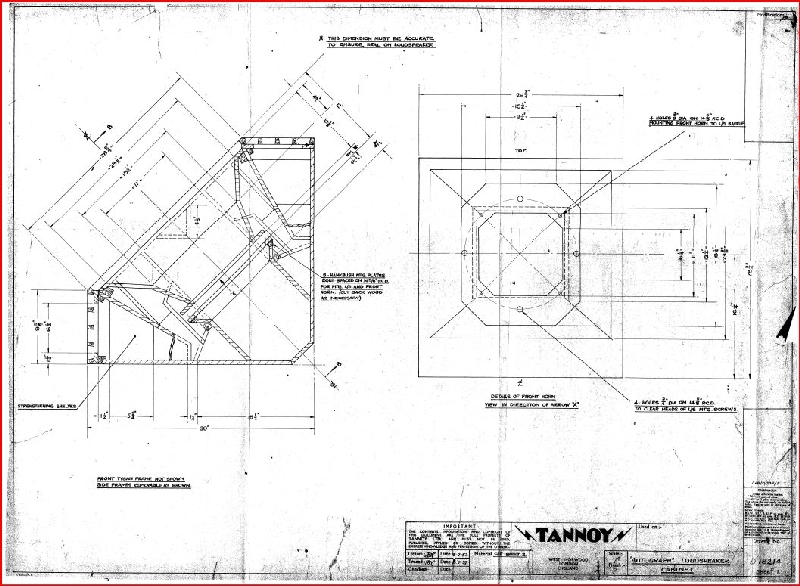

Original_01.JPGオリジナルその1?英国製?米国製?

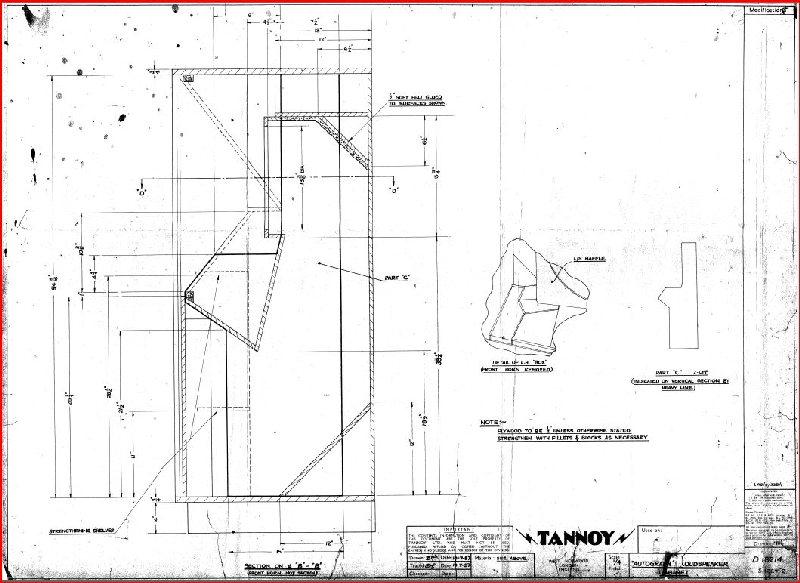

Original_02.JPGオリジナルその2?英国製?米国製?
autograph7.gif左の図をアレンジした物でしょうか?

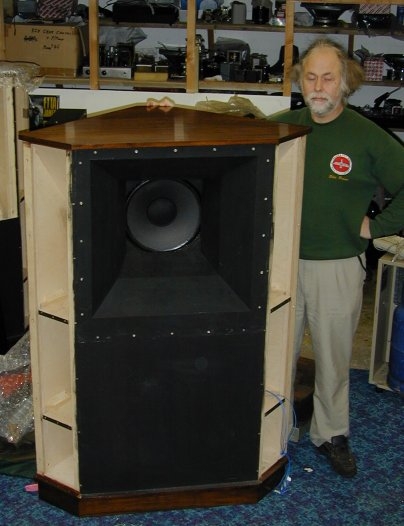

海外の自作家には珍しくちゃんとツキ板を張り、見栄えも良くしています。この仕上がりですと、ネットもちゃんとした物をつけていることでしょう。

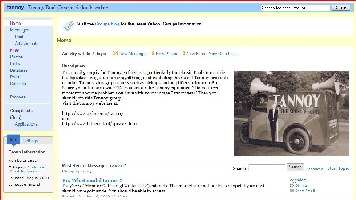

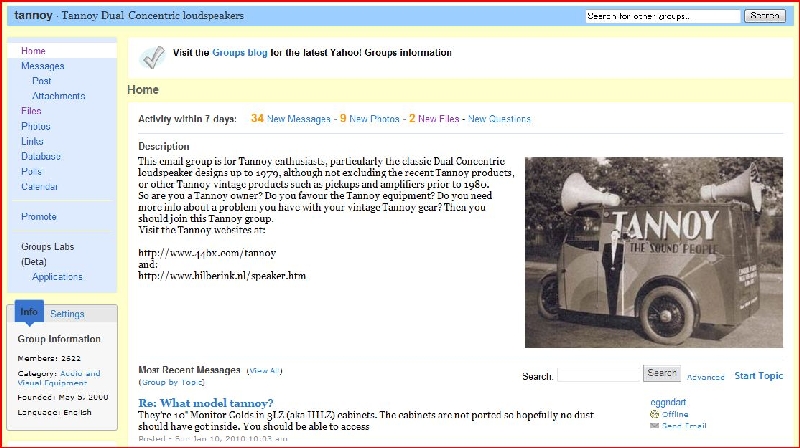

YhaooのTANNOY Groupeです。ここには、旧新のTANNOY製品の情報が有ります。ここから古い図面入手しました。貴重な情報も多いです。

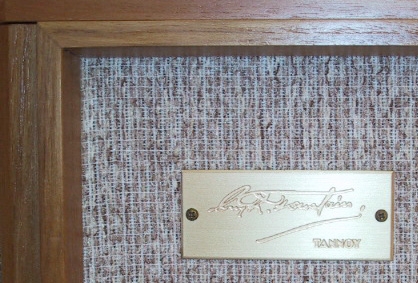

2000年に販売されたMilleniumバージョンです。 今までの物とは違ってエンブレムが左に付いています。 左右別エンクロージャーですね。

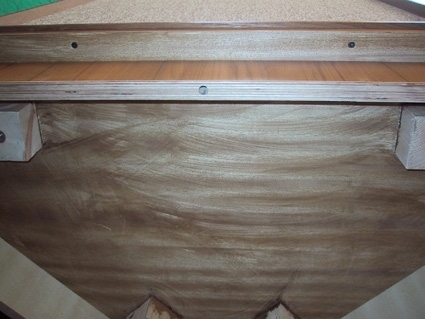

同じくMilleniumバージョンの下部です。 ハカマ付け方、前方グリルの取り付け方が解ります。

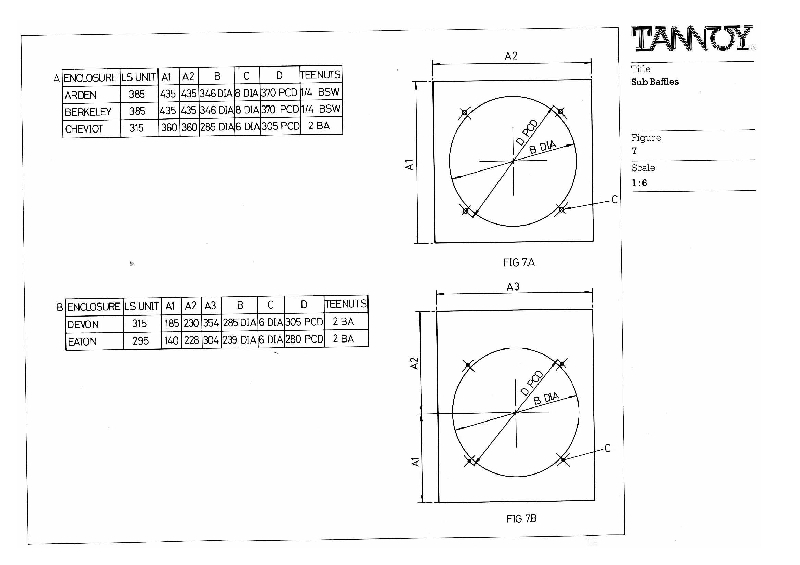

HPD385を初めHPDシリーズの取り付け寸法です。 HPD385は当初8穴でしたが、後に4穴となりました(私の物も4穴です)。

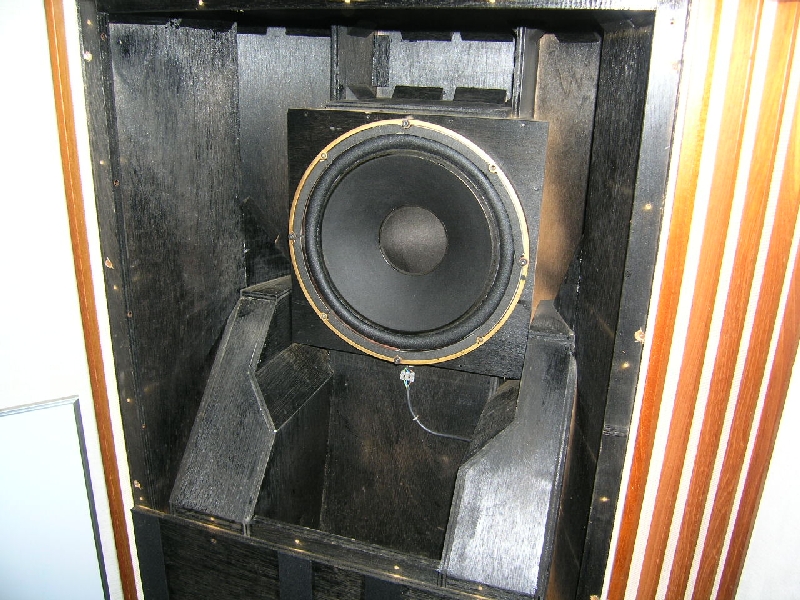

進工舎せいのメンテナンス時の写真です。 複雑な構造が良くわかります。 私も、良くわからない所はしみじみ眺めて研究しました。

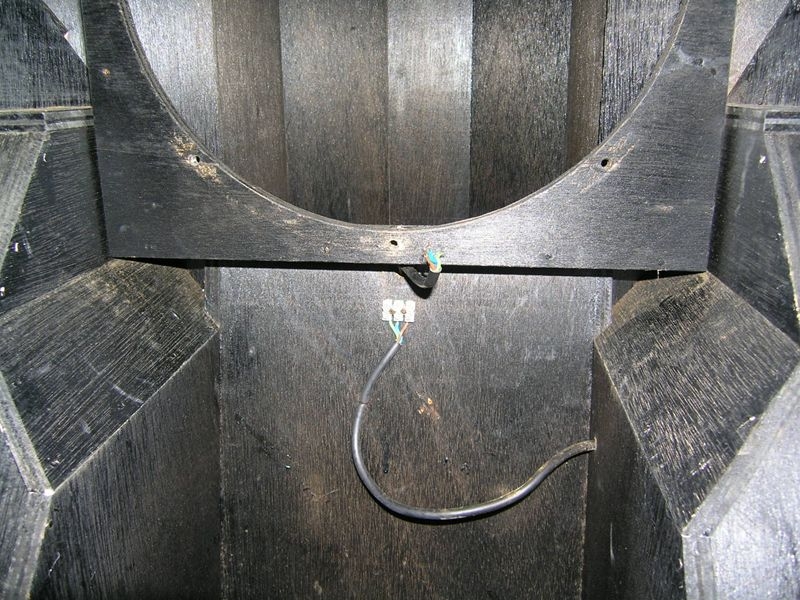

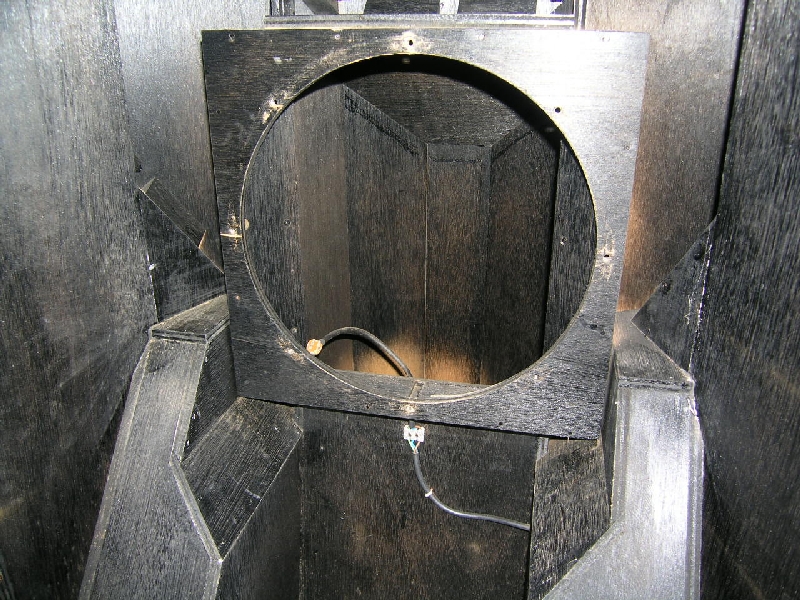

ユニットを取り外した状態です、ここまで中身が解る文か写真は、他には無いでしょう(http://www.auduo-1.com/trivia/rare/Tannoy/Autograph_Rare/Autograph_Rare.htmlから)


スピーカーバッフルの左右下のカットが有りませので、多少オリジナル(?)の寸法と違うところが有るようです。 まあ、大きな影響は、無いでしょうね。

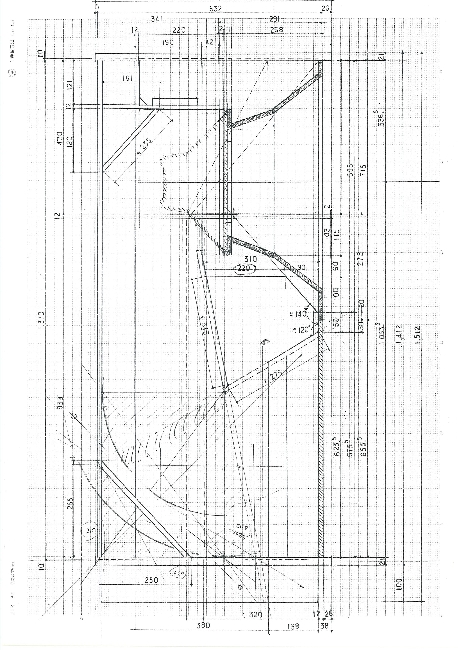

世田谷のK氏が約30年前に自作されたときの図面です。 すべて手書きの図面、材料の切り出しも、すべて手工具で完成されています(脱帽)。


貴重な資料を拝借でき、また、K氏の音楽に対する姿勢をお聞きして私の「Autographを作る」決心は、固まったのです。

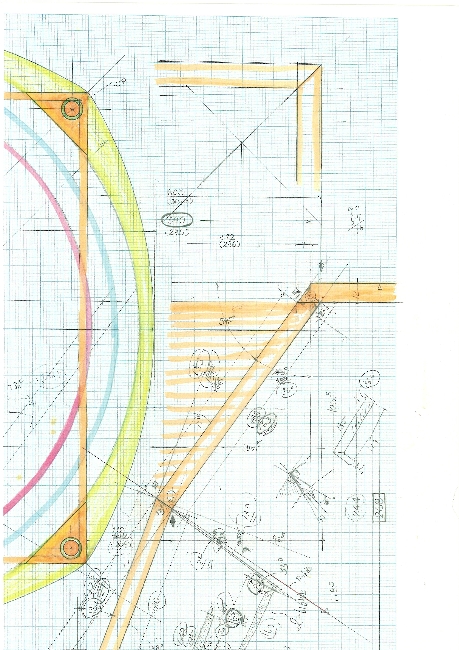

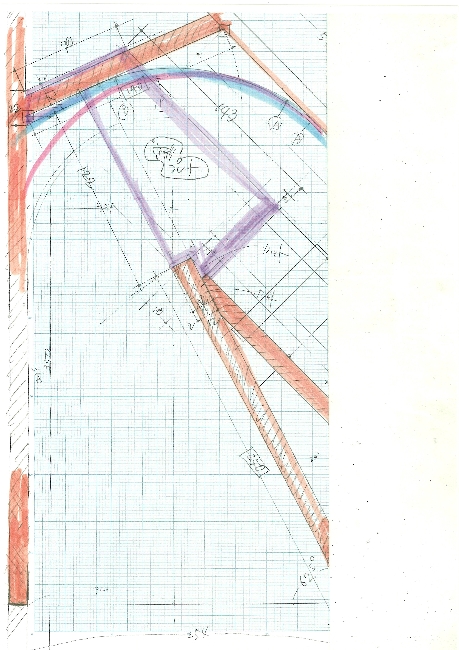

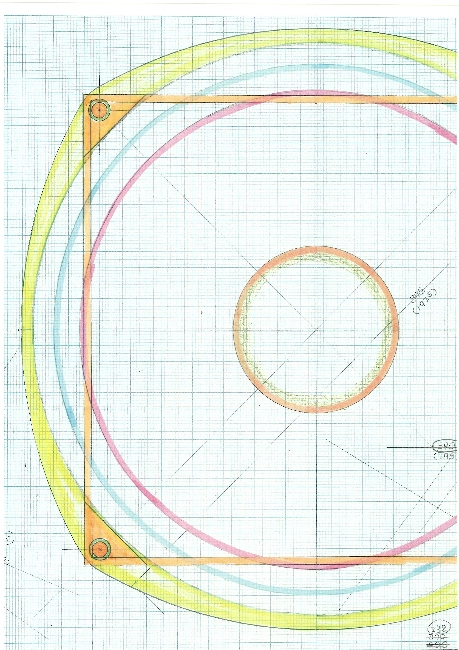

一番重要な中央ホーン部の図面です。


計算通りにカットが難しい部分です。 他の部品のカット精度、組立精度に依存するところです。 快く資料のご提供、制作当時にお話をお伺いすることが出来たことに対して、K氏には大変感謝しております。

_NowPrinting.jpg写真のコメント
_NowPrinting.jpg写真のコメント
_NowPrinting.jpg写真のコメント
_NowPrinting.jpg写真のコメント
