私自身ですが、CAD使いでは有りませんし、今まで真剣に2Dも3D(モデリング)も使ったことはありませんでしたので、特にSketchUPに関しては、本当に「自己流」です。
ここにアップしてあるデータは、その時点での最新です。 しかし、図面はいつも見直していますので、以前のデータと違っている場合がありますのでご了承ください。
また、データの精度等には、責任を負いかねますのでご使用に当たっては「自己責任と自己管理」でお願いいたします。
本サイトに掲載されている図面データは、各自が自分の為に使用することは認めますが、商業利用は許可いたしませんのでご了承ください。

最初、AutoCADLT2000iで作図を開始しましたが、組立方法や、立体的な収まりを考えてゆくとどうにも私の頭では着いてゆけなくなってしまったのです。
で、見つけたsketchUPに一から作図するのでは手間も大変なので、AutoCADデータをインポートすることにしました。
無料版では、インポート出来るファイル形式に制限があるために、使用時間制限のあるPro版インストールして、変換だけのために使用。

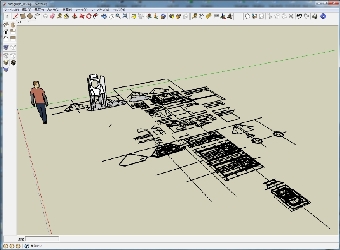

この図が第一歩です。
平面に落ちたAutoCAD図面から部品を切出し、組み立てて行きました。

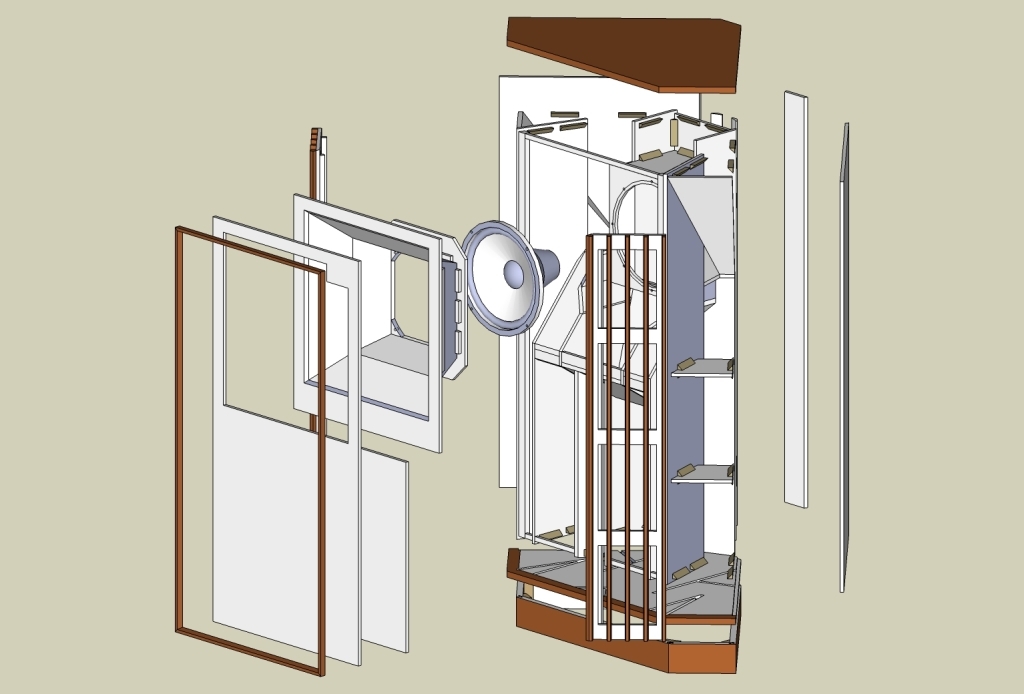

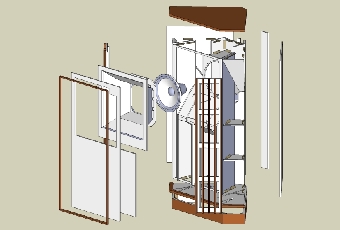

モデリングが出来てしまうと、分解図、組立手順等が自由にでき非常に便利でした。
一つ工夫したのが、パーツ1つを1レイヤーにする事です。
